… RETROGAMING : ZX81

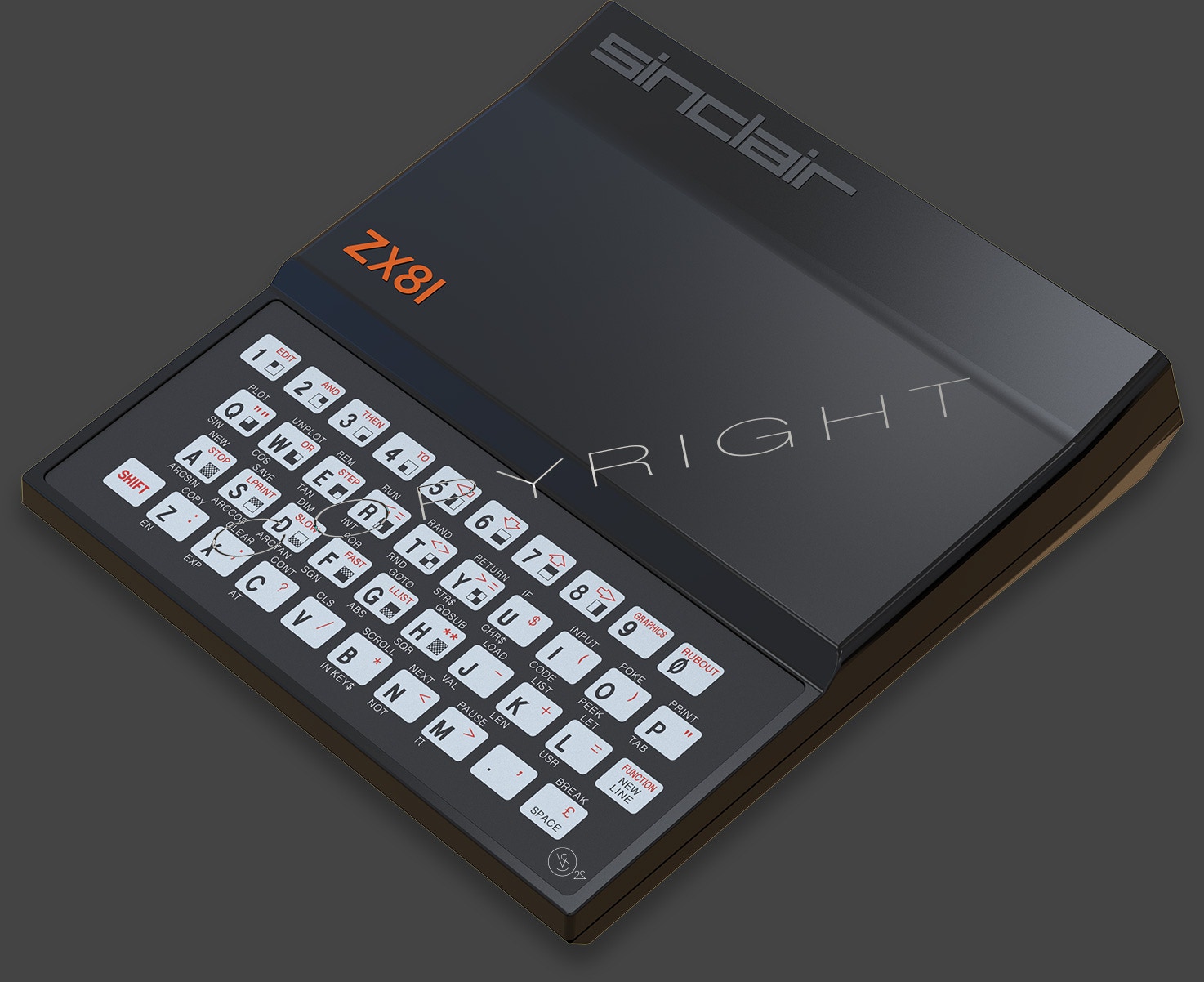

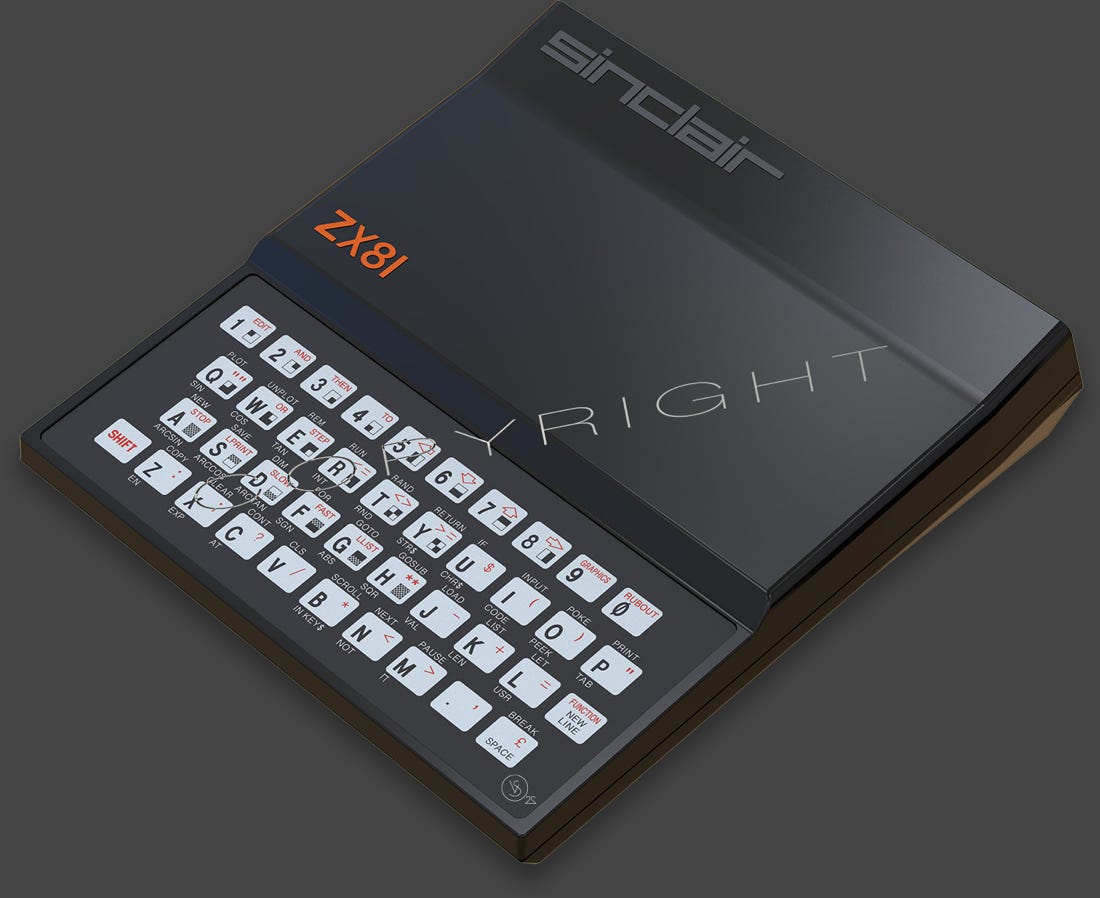

• Le Sinclair ZX81 est un ordinateur personnel 8 bits, conçu par Sinclair Research et designé par Rick Dickinson (en).

• Il est commercialisé par Timex Corporation, dès mars 1981, au prix (très attractif) de 1500 fr, soit 616 € en valeur 2022.

• Il est retiré de la vente en 1984, concurrencé

DESCRIPTION

entre autres, par son successeur le ZX Spectrum, sortie dès 1982.

• Il possède 1 ko de mémoire vive pour les programmes et la vidéo et peut afficher 24 lignes de 32 caractères en noir et blanc, sur un téléviseur standard.

•Son clavier, de type QWERTY, se compose de 40 touches sensitives à membranes.

• Il ne possède aucune sortie son.

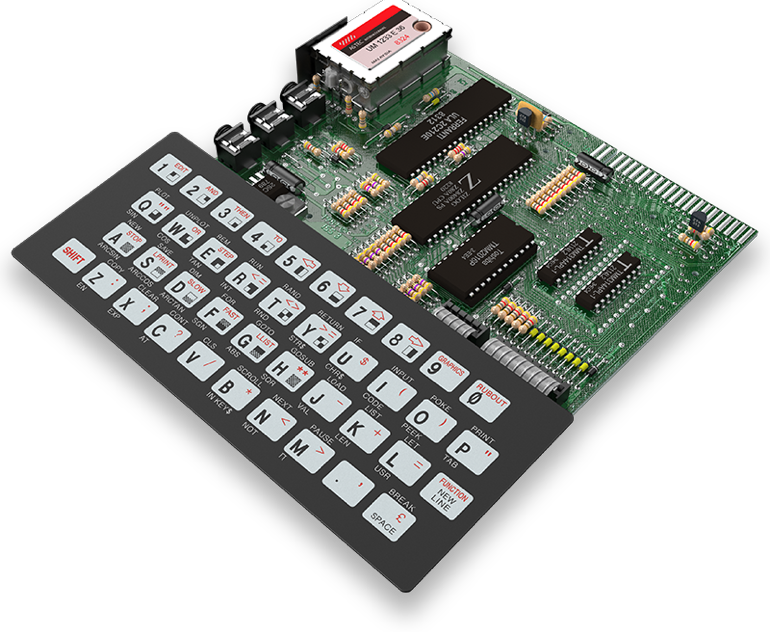

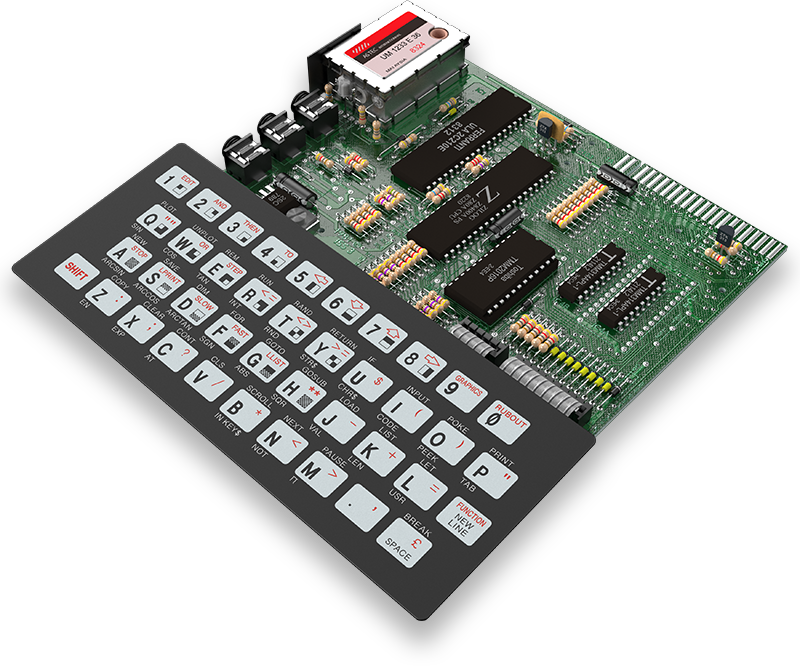

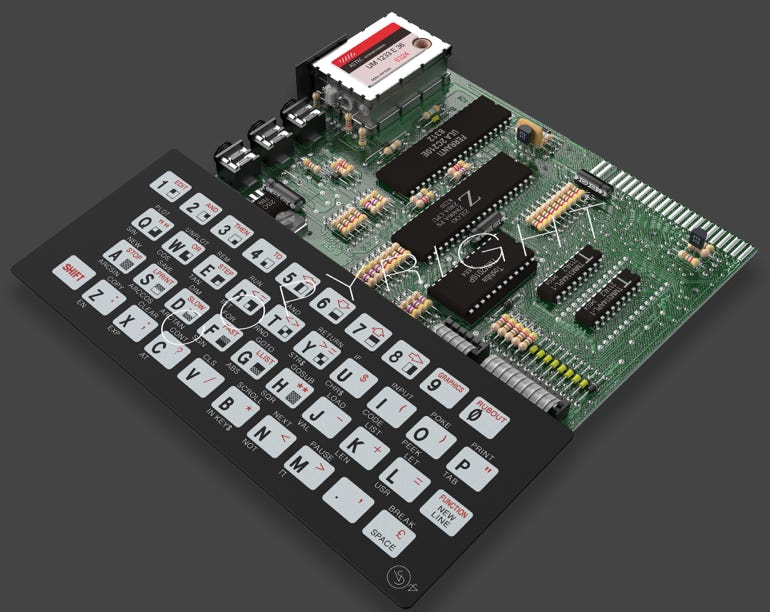

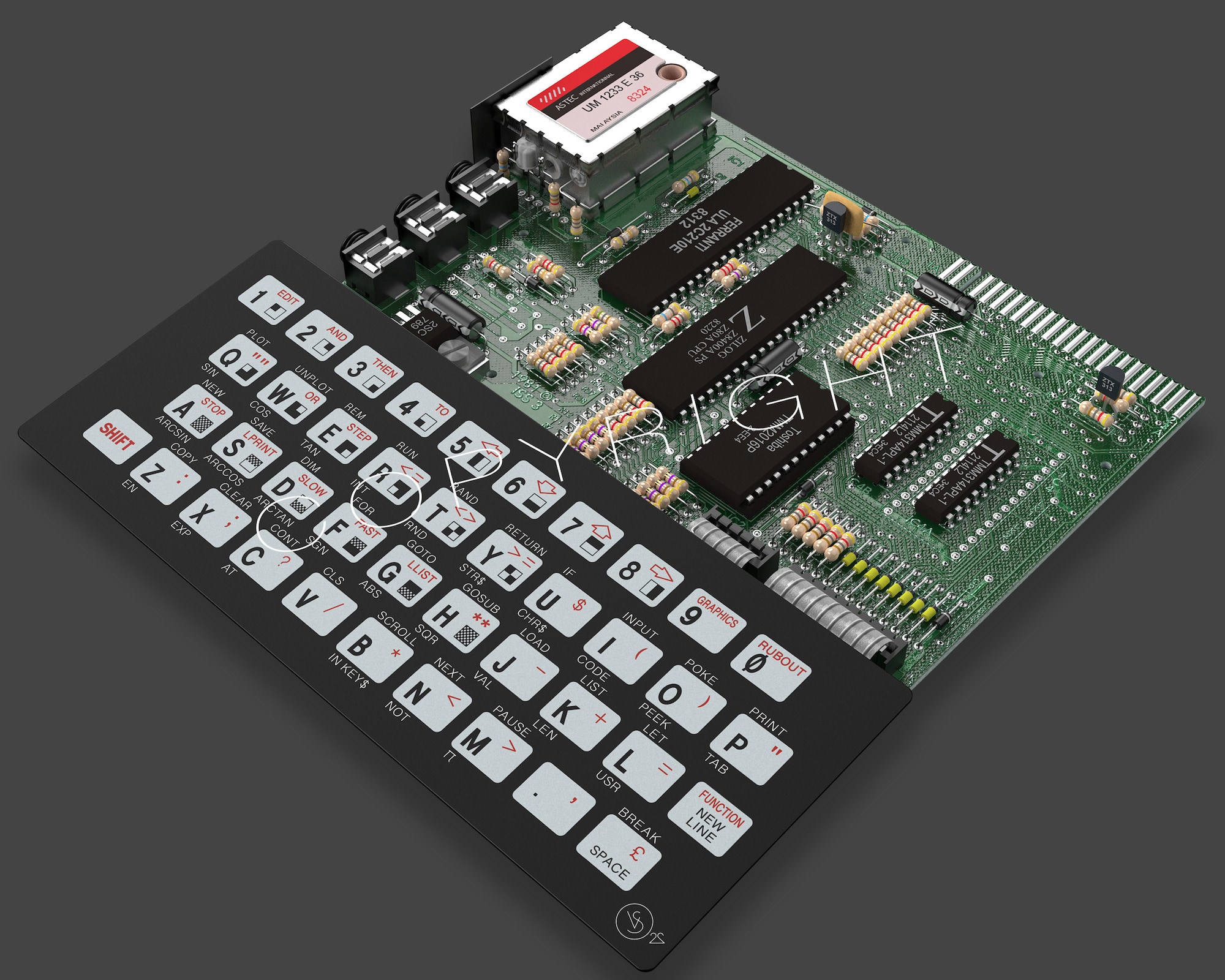

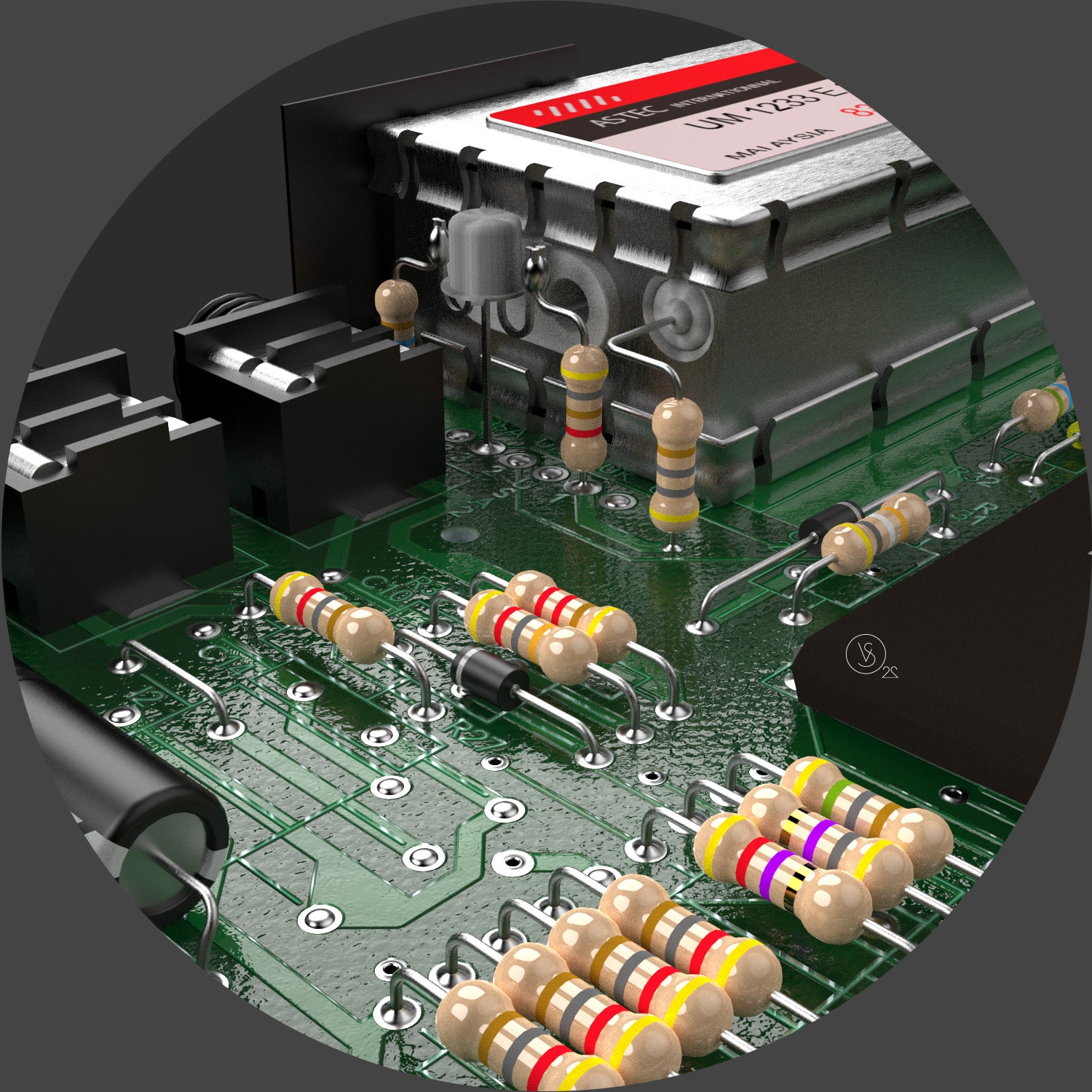

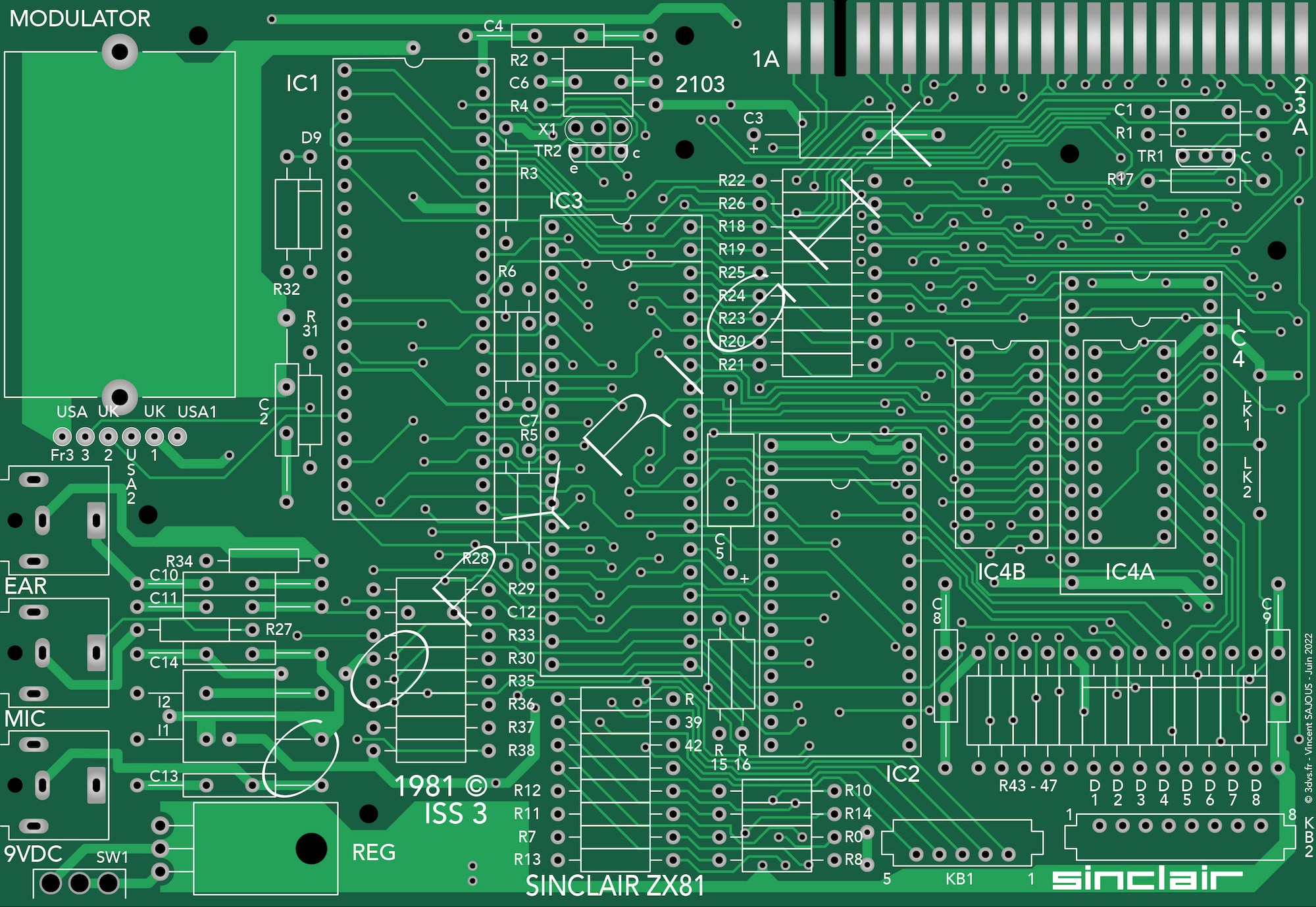

L’électronique

Le ZX81 est basé sur un microprocesseur Zilog Z80A, cadencé à une fréquence de 3,25 MHZ. Il dispose d’une ROM de 8 Ko et d’une RAMde 1 Ko composée de deux circuits intégrés. La sortie vidéo, la gestion du lecteur de cassettes et du clavier sont réalisées par un microcontrôleur FERRANTI de 40 pins : l’ULA 2C210E.

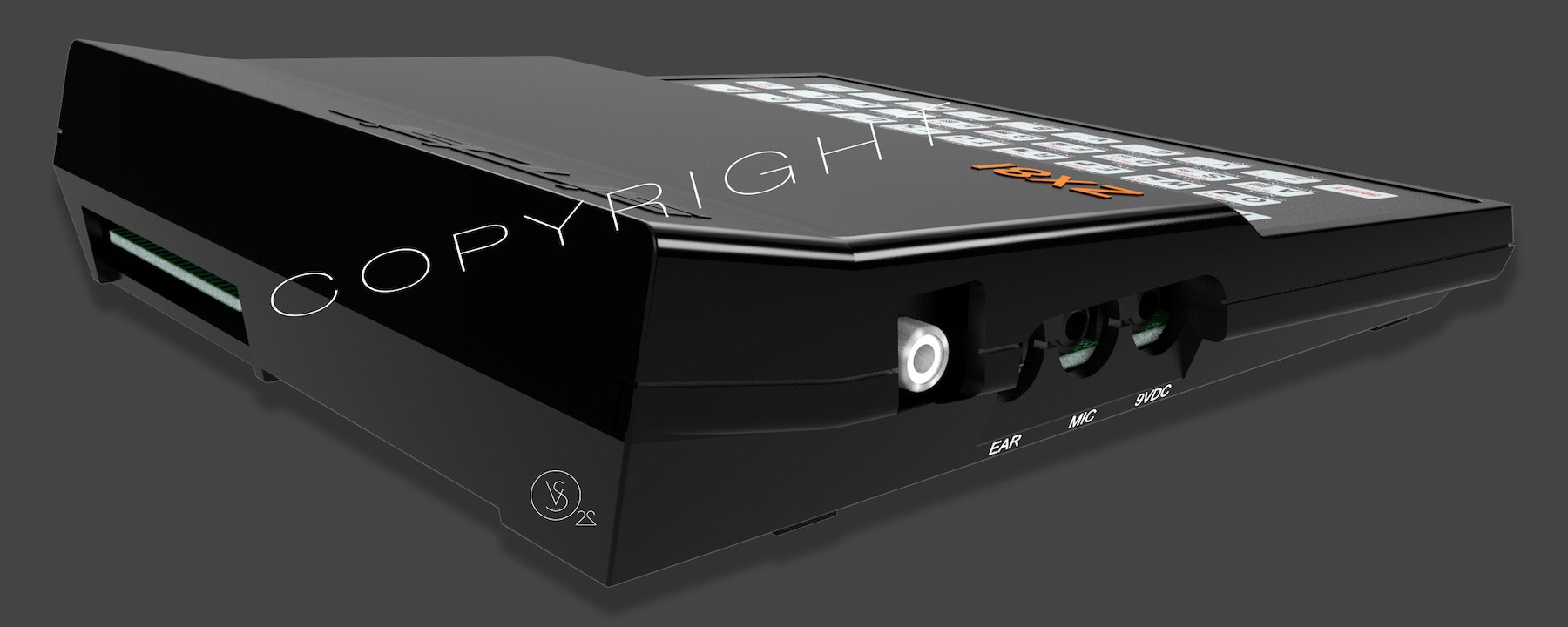

Il possède 3 sorties :

TV (Canal 36 UHF) -

EAR (son, Jack 3,5 mm) -

MIC (Jack 3,5 mm) -

Alimentation 9V (Jack 3,5 mm) -

• L’alimentation générale se fait par l’intermédiaire d’un transformateur 240v AC ~ 50 hz en entrée et 9v DC à 5,4 VA (0,7A), en sortie.

Les extensions

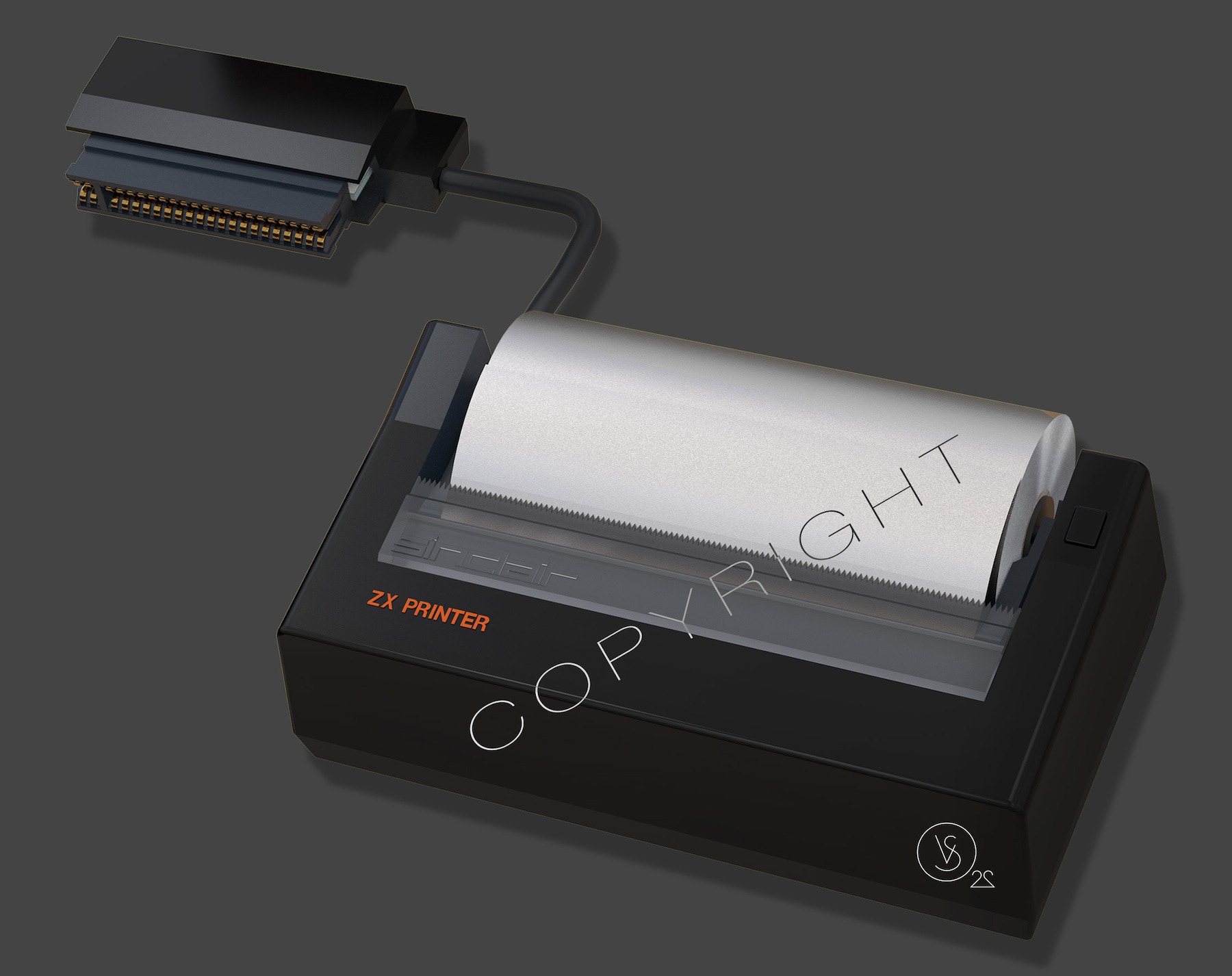

La ZX PRINTER est une imprimante à étincelles. Elle utilise un papier spécifique, en rouleau de 100 mm, recouvert d'une fine couche d'aluminium. Le marquage se fait grâce à une étincelle, provoquant l'évaporation de l’aluminium, révélant la sous

surface noire. La résolution horizontale est de 256 points (pixels) ou 32 caractères standard.

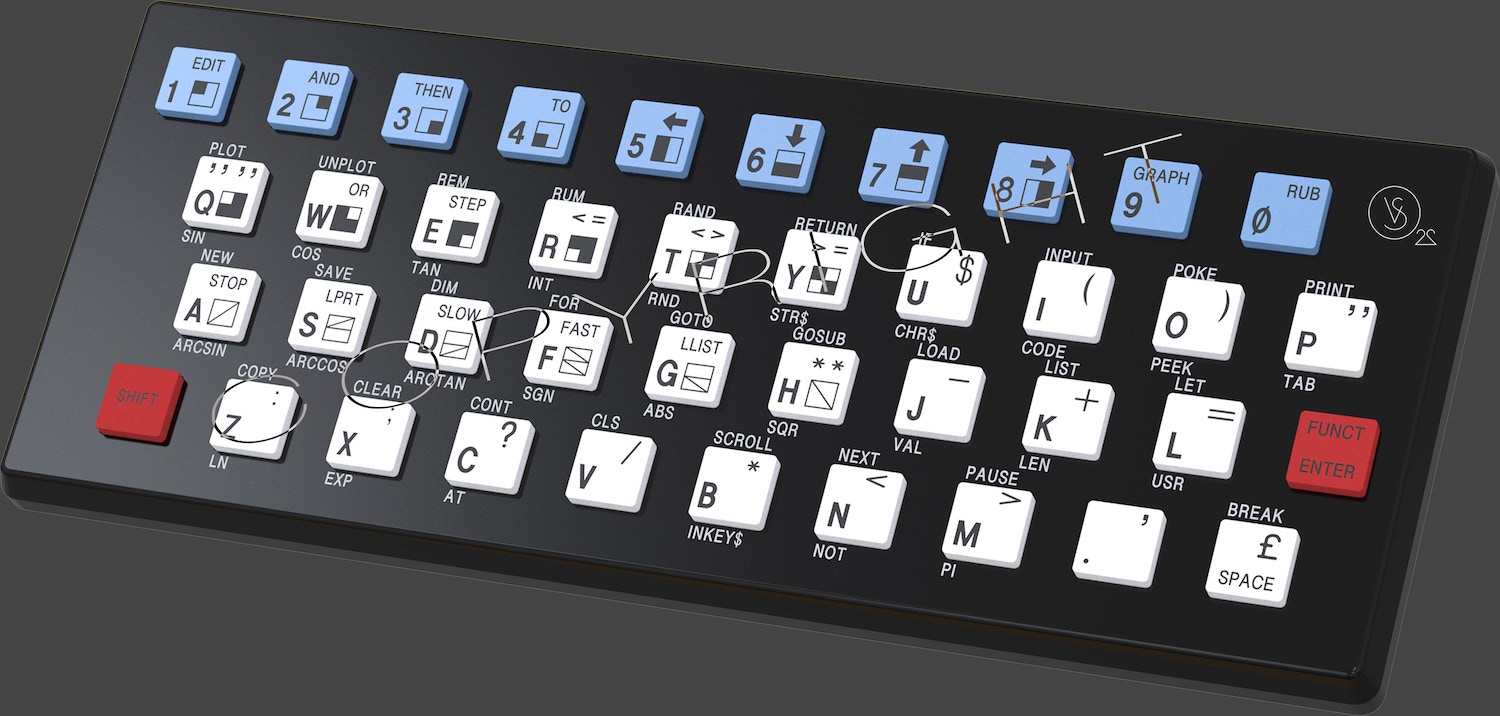

CLAVIER MÉCANIQUE

Livré avec le coffret «L’Initiateur», il se colle au-dessus du clavier à membranes d'origine par l’intermédiaire

de 2 scotchs double-face et permet d’obtenir. une frappe mécanique de type machine à écrire.

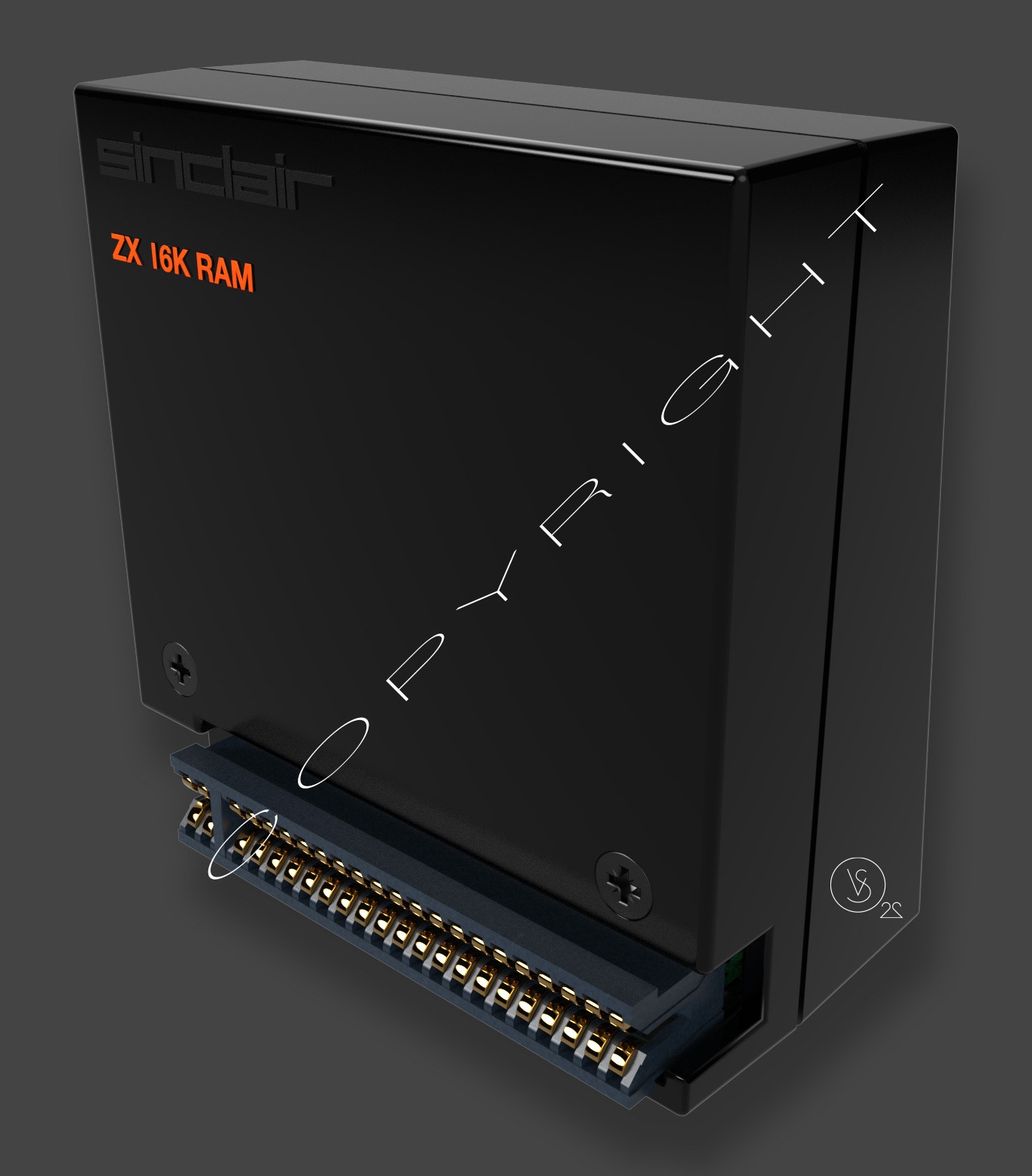

EXTENSION MÉMOIRE

Cartouche d'extension RAM (Random Access Memory). Permet d’étendre la mémoire d’origine du ZX81 de 1 ko à 16 Ko

Manuel, Publicité

Couverture Manuel de programmation

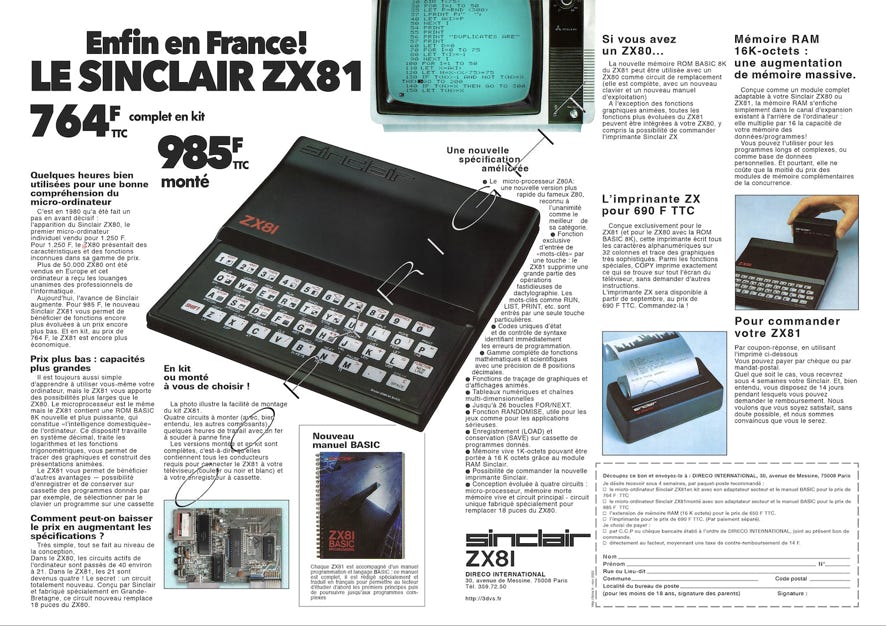

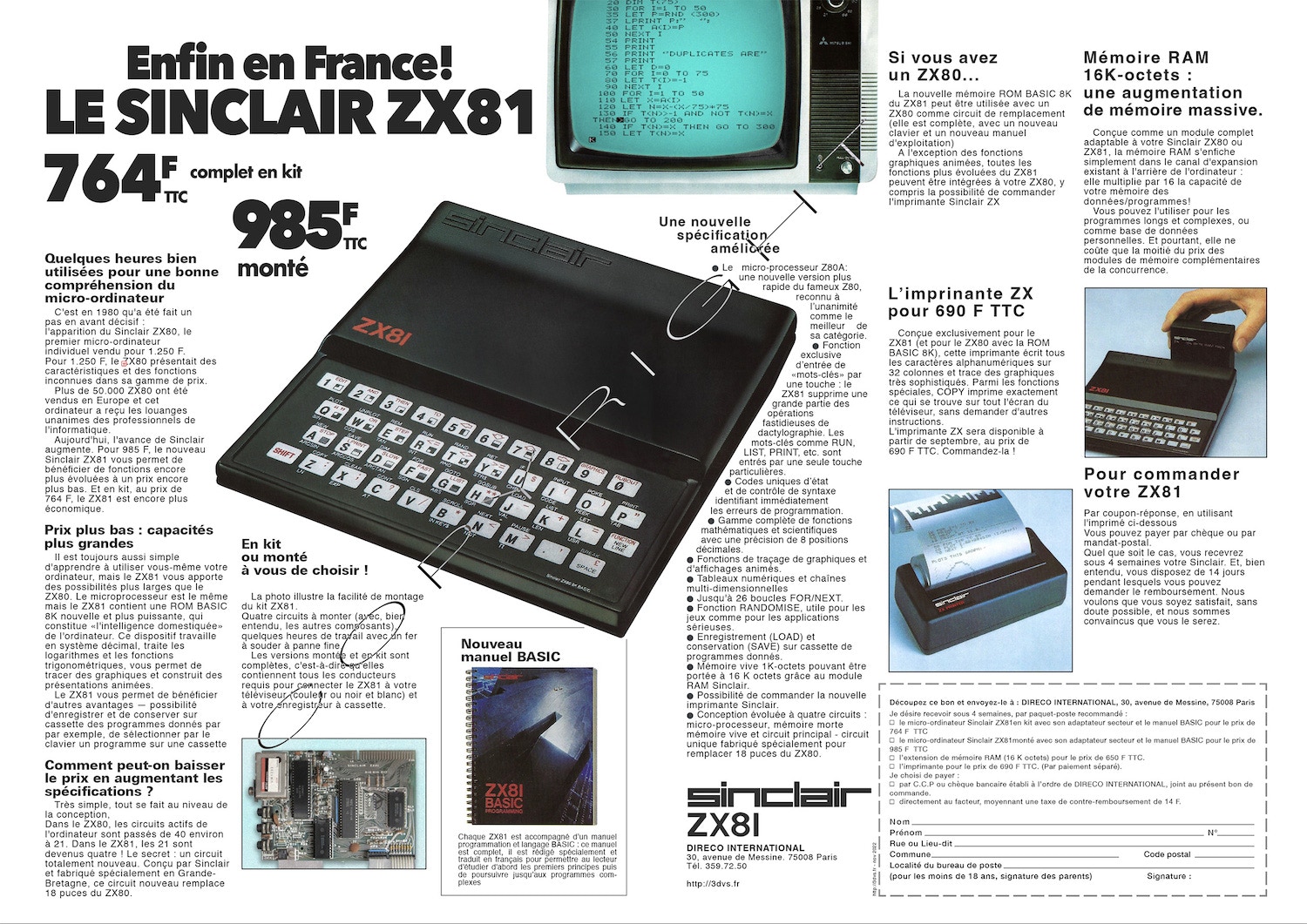

Publicité d’époque entièrement recomposé en PAO

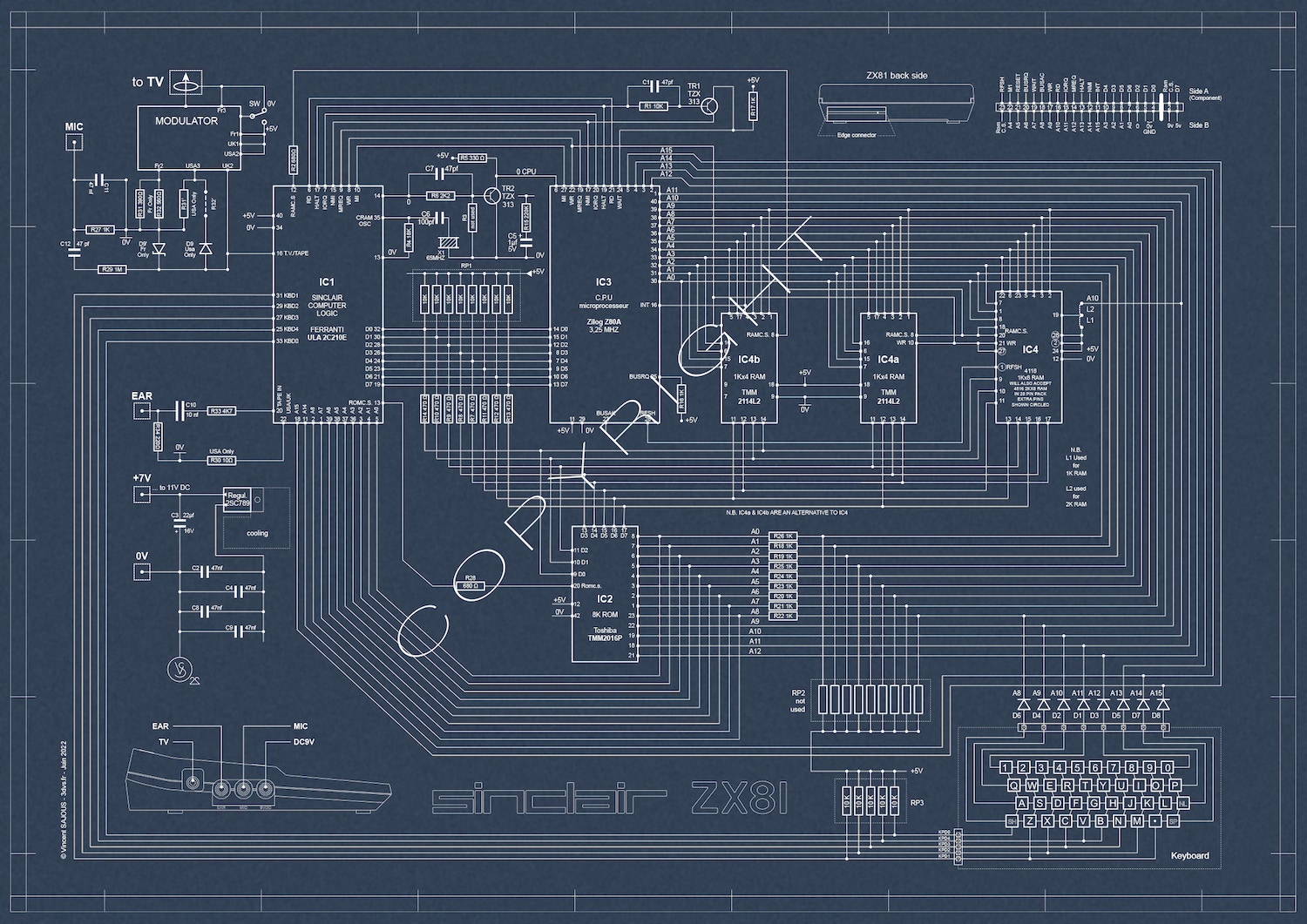

Tableau
