… FAB LAB - ELECTRONIQUE : Le Wikiki

• Wikiki est un projet basé sur un modèle original de Floriane  du  Fab-Lab «L’Atelier du Maker», Fredoloco (mon pot à moi ;-)) et votre serviteur.

• Sur cette base, j’ai conçu et réalisé la version du Kit en découpe laser, puis nous avons décidé de le faire parler !!! .

• Fredo s’est chargé de la partie informatique et programmation de l’Arduino Nano, largement suffisant pour ce que nous avions à faire.


Le principe : Énoncer une phrase et demander à Wikiki de la répéter sous la forme d’impulsions sonores sans compréhension particulière, mais en respectant la durée et les « blancs » (espaces) du texte, dans le style de R2D2.

• Vous trouverez donc, ci-dessous, le travail réalisé sur le kit, l’électronique et la programmation… Bonne visite

PRÉSENTATION

Le Wiki-Kit

• Le kit a était conçu de façon à permettre l’intégration de la partie électronique, avec une partie démontable  (dos) et une prise micro-USB pour l’alimenter et le programmer.


• De plus et comme sur beaucoup d’autres kits, la position générale du modèle peut varier et les différentes parties (tête, bras, jambes …) sont mobiles (non motorisées)

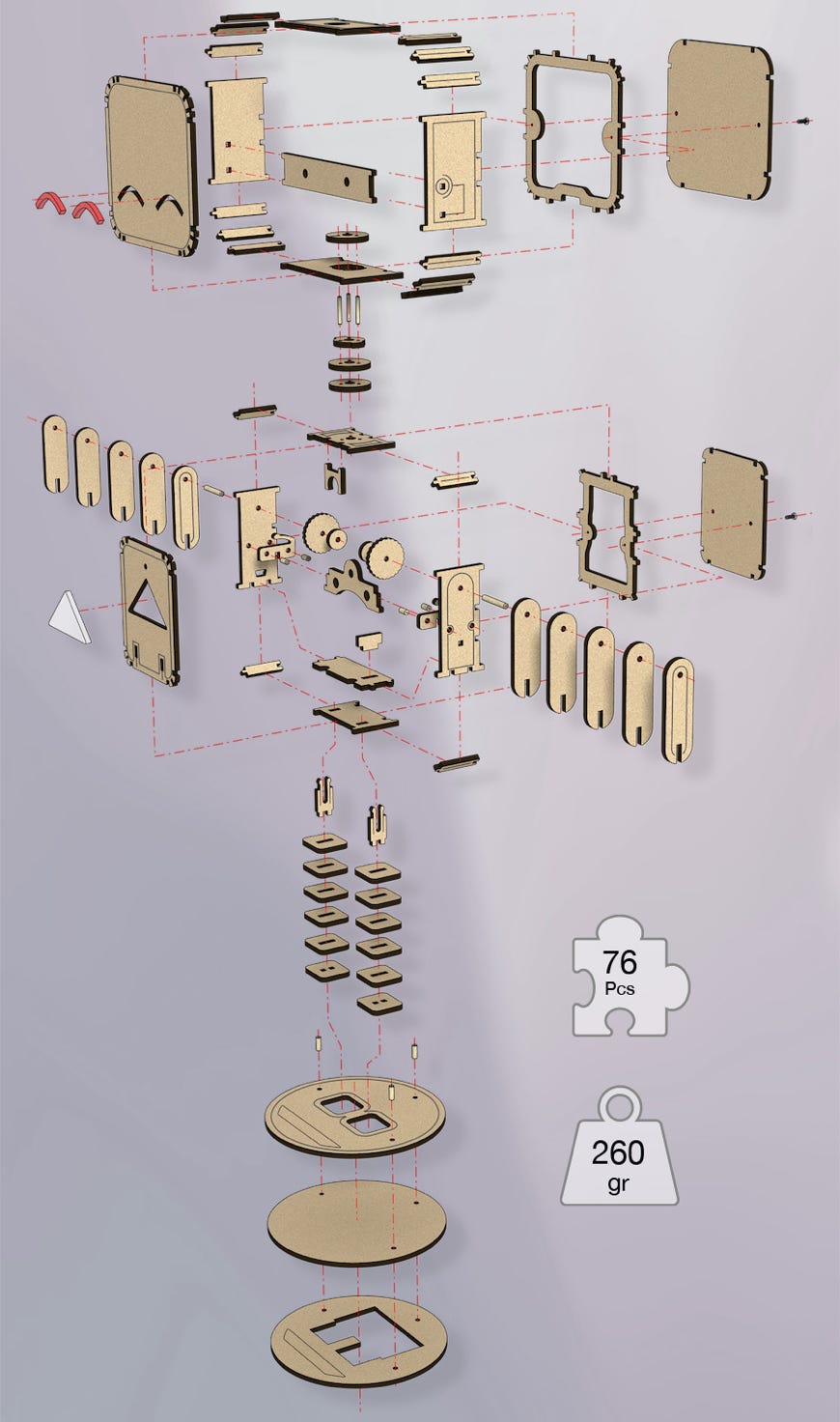

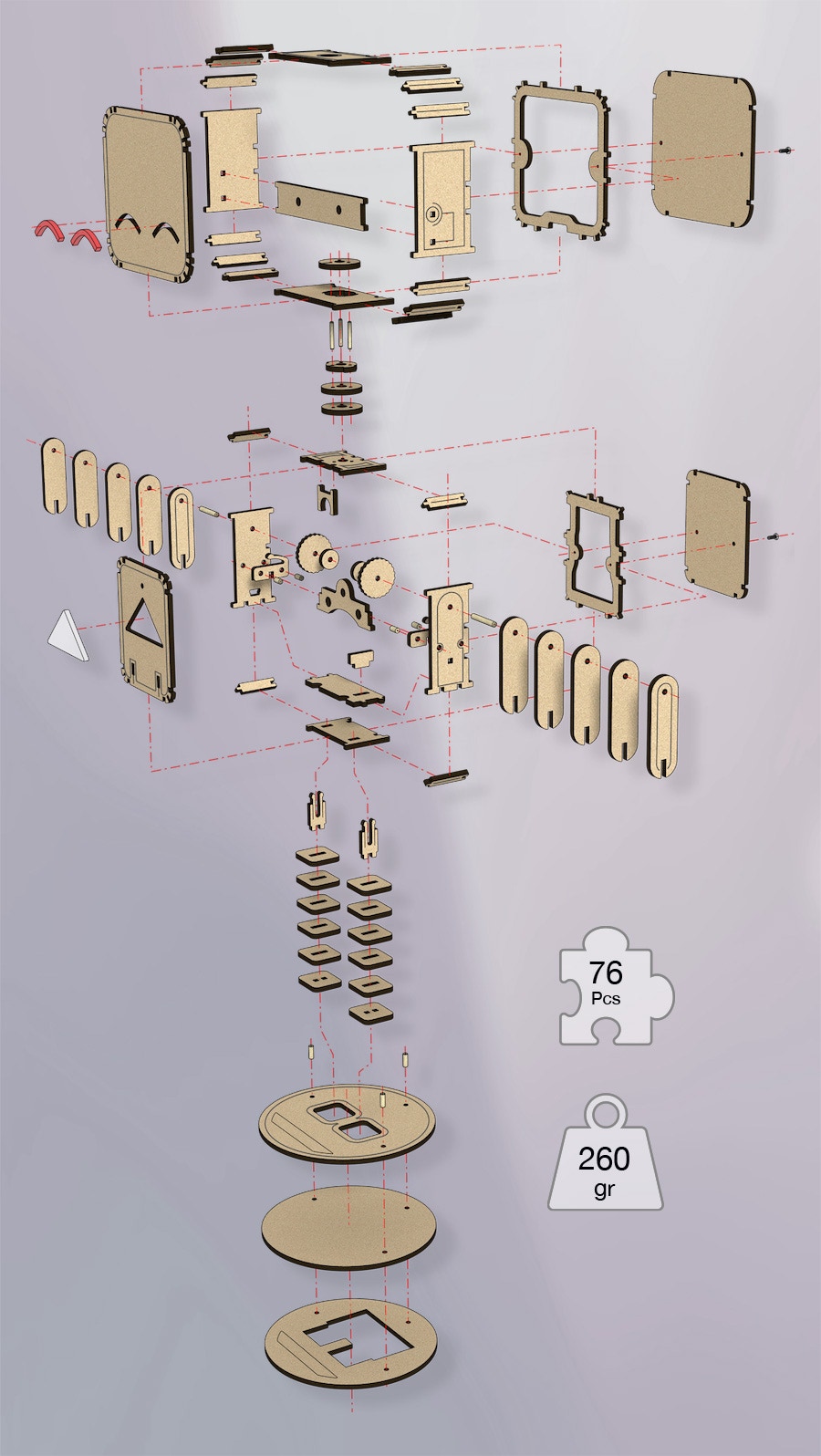

• Sur votre droite, une vue éclatée de l’ensemble des pièces, majoritairement en MDF 3mm, et quelques -unes en PMMA translucide, pour laisser passer l’éclairage des Leds des yeux et du logo sur le ventre.

• L’ensemble se compose de 76 pièces pour un poids de ~ 260 gr pour la version 172 (sans l’électronique).

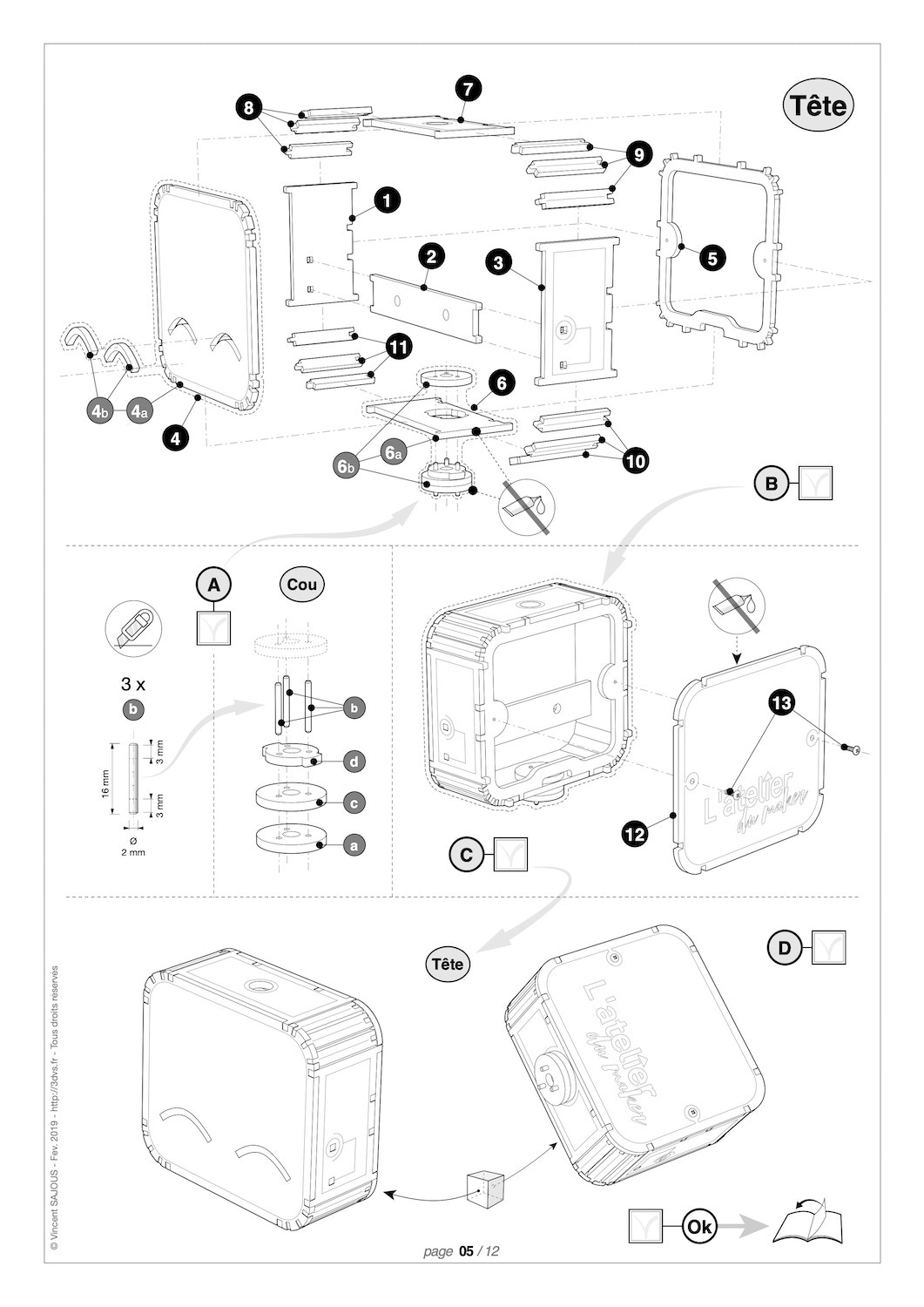

•Il est accompagné de sa documentation de montage de 12 pages, y compris le listing de programmation et le schéma électronique.

• L’ensemble étant explicitement documenté par des figures en 3D, pour faciliter la compréhension.

L’Électronique & Programmation

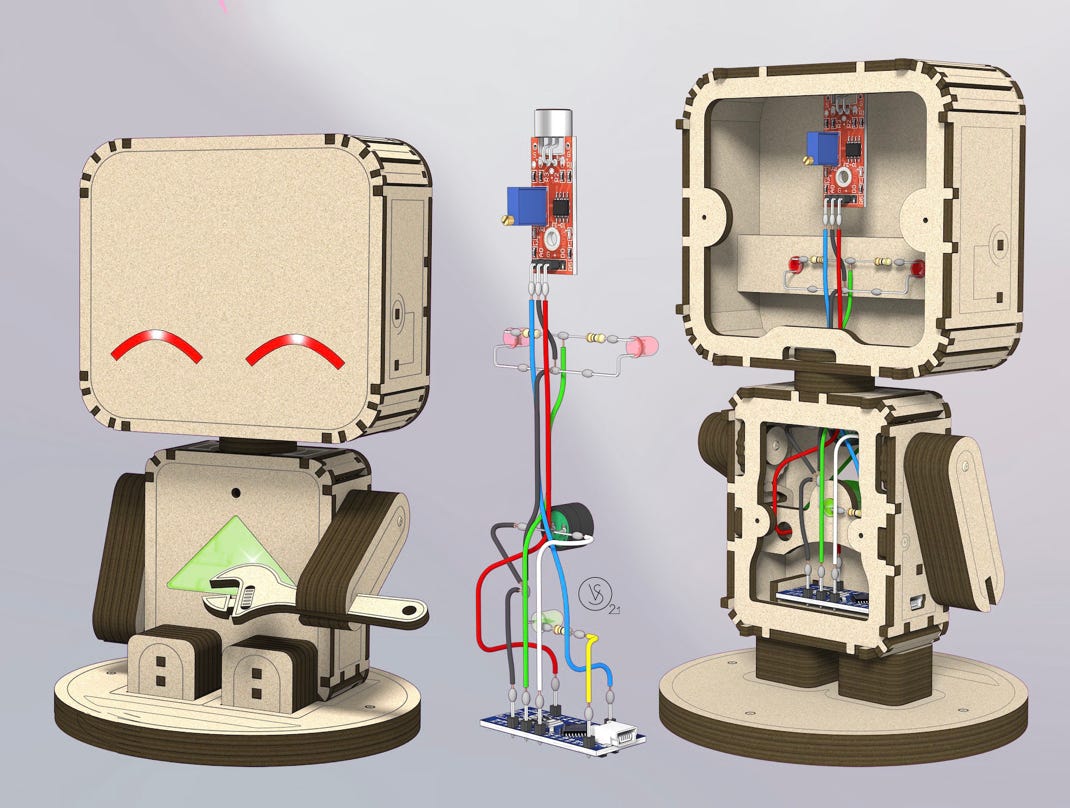

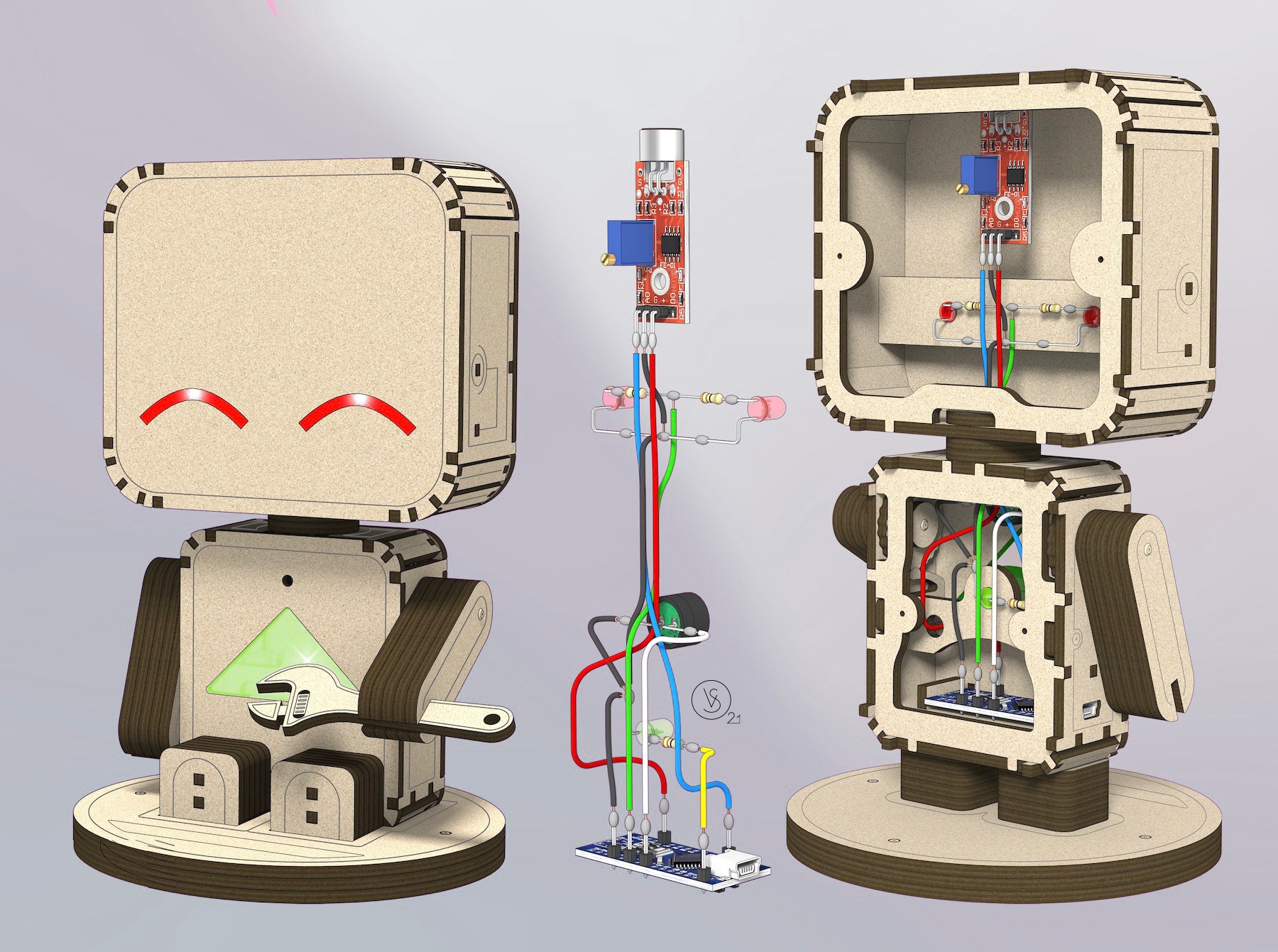

• Vous trouverez, ci-dessous, le schéma électronique de base et sa version composants.

• Le listing de programmation est là en tant qu’exemple et n’est donc pas complet

• A vous de faire un petit effort pour trouver la solution adéquate. Il existe suffisamment de forums et autres groupes de discussion sur le sujet, pour vous aider dans ce domaine.

• Merci de votre visite
